システム構成図とは？種類・書き方・ITコンサルが実務で使うベストプラクティス【最新版】

システム構成図とは、サーバーやネットワーク機器、クラウドリソースなど、システムを構成する要素とその関係性を図で可視化した資料です。要件定義書・提案書・設計書のいずれの場面でも必須の成果物であり、書き方を誤ると読み手に意図が伝わらず手戻りの原因になります。本記事では論理構成図と物理構成図の違い、必須要素の書き方、ITコンサルタントが現場で実践している描き方のコツ、AWS・Azure・GCP環境での表記方法、そしてよくある失敗パターンまでを解説します。

システム構成図とは？基礎知識と種類

システム構成図とは、システムを構成するハードウェア・ソフトウェア・ネットワークの要素と、それらの関係性を図で可視化した資料です。要件定義書・提案書・設計書のいずれにも使われる基本ドキュメントで、クライアントや開発チームとの認識合わせに使われます。

ITコンサルタントが構成図を作成する場面は主に3つあります。提案書の段階では「実現したい姿」を伝えるための概要図、要件定義書の段階では「合意した仕様」を確定させるための詳細図、設計書の段階では実装担当者向けの技術仕様図です。同じ「システム構成図」という名前でも、フェーズによって求められる粒度が異なる点が、初めて作成する人が混乱しやすいポイントです。

論理構成図 vs 物理構成図の違い

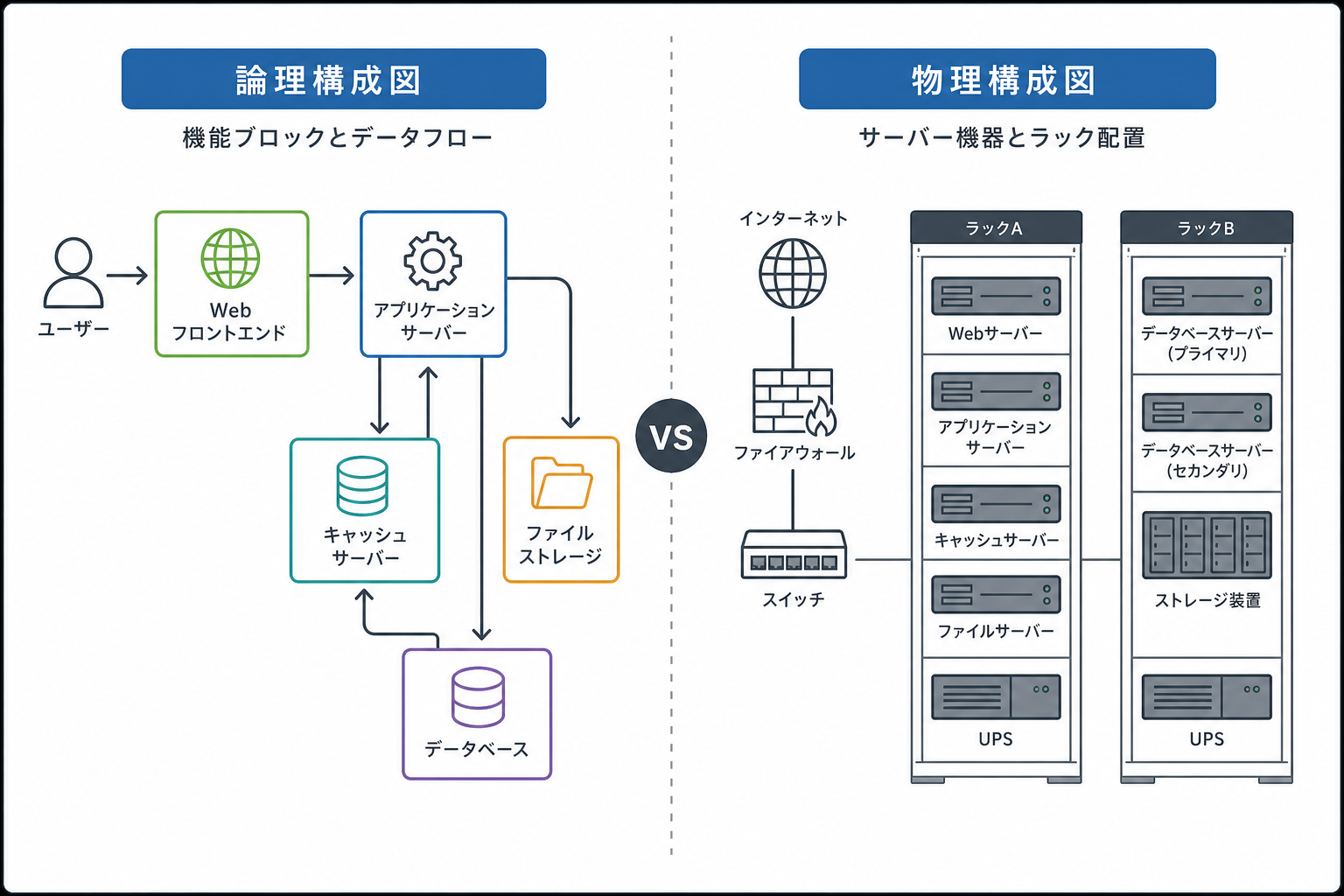

論理構成図はシステムの機能とデータの流れを表し、物理構成図はサーバーやネットワーク機器の物理的な配置を表す点が両者の決定的な違いです。

提案段階で物理構成図をいきなり見せると、クライアントは機器名やIPアドレスといった詳細に気を取られ、本来伝えたい「システムでできること」が伝わりにくくなります。逆に構築フェーズで論理構成図しかないと、担当者はサーバーの台数や設置場所を確認できません。フェーズに応じてどちらを主役にするかを最初に決めることが、手戻りを防ぐ第一歩です。

インフラ構成図・ネットワーク図・アーキテクチャ図の使い分け

インフラ構成図はサーバー・NW機器の物理配置、ネットワーク図は通信経路とIPアドレス設計、アーキテクチャ図はソフトウェアやサービス間の依存関係を表すという役割分担で使い分けます。

この3つは呼び方が混同されがちですが、目的が違えば必要な情報の粒度も変わります。インフラ構成図は「どの機器がどこにあるか」、ネットワーク図は「どの経路でどう通信するか」、アーキテクチャ図は「どのサービスがどのサービスに依存しているか」を示すものと整理すると、資料の使い分けに迷いにくくなります。1枚の図にこの3つの目的を詰め込もうとすると、1枚あたりの情報量が増えすぎて誰にとっても読みにくい図になりやすくなります。

システム構成図に含める必須要素

システム構成図に最低限含めるべき要素は、サーバー・ネットワーク・クラウドリソースの表記、矢印と凡例による関係性の明示、セキュリティ境界の3点です。

サーバ・ネットワーク・クラウドリソースの表記

サーバーやネットワーク機器は、役割がひと目でわかる標準化された図形とラベルで表記します。それぞれの図形にはホスト名や役割（Webサーバー、APサーバー、DBサーバーなど）を明記し、初めて図を見る人でも各要素の役割が推測できる状態にすることが基本です。

• サーバー・ミドルウェアの役割をラベルに含める（例：Web/AP/DB）
• クラウドリソースは提供元のサービス名で表記する（例：Amazon EC2、Azure Virtual Machinesなど）
• 同一階層の要素は図形サイズ・色を揃えて視覚的な一貫性を保つ

矢印・凡例・命名規則の統一

矢印の向きは常にデータや処理の流れの方向を表す、というルールを図全体で統一することが読みやすさを左右する最大のポイントです。

凡例（レジェンド）は図の隅に設置し、線種や色が何を意味するかを明記します。命名規則も「環境-役割-連番（例：prod-web-01）」のように統一しておくと、構成図とサーバー一覧表、監視設定などのドキュメント間で名称の突合がしやすくなります。命名規則が図ごとにばらつくと、後任者が引き継いだ際に同じサーバーかどうかの確認だけで時間を取られる原因になります。

セキュリティ境界の明示方法

セキュリティ境界は、DMZやファイアウォール、クラウドのサブネット単位の区切りを破線の枠で囲んで明示するのが一般的な描き方です。

境界線を省略すると、どの通信が外部からの接続を許可されているのか、レビューする側が図だけでは判断できなくなります。特にクライアント向けの提案書では、セキュリティ境界の明示があるかどうかで「セキュリティを意識した設計者かどうか」の印象が変わることもあるため、簡易的な構成図であっても最低限の境界線は残しておくことが望ましいと考えられます。

具体サンプル：3層Webシステムの論理構成図

必須要素をひととおり満たした最小構成の例として、社内向け受発注Webシステム（想定利用者300名）の論理構成図を要素表の形で示します。実際の作図では、この表の各行を左から右へ配置し、境界をまたぐ通信に矢印とプロトコルを添える形になります。

この粒度で描くと、構成要素は10〜15個に収まり1枚で読める図になります。逆に、この表の「図に書くべき情報」を省いて箱と線だけを並べると、レビューで必ず「これは何台構成か」「どこが境界か」を質問されることになります。台数・プロトコル・連携方式・冗長構成の4点は、最初の版から書き込んでおくのが手戻りの少ない進め方です。

ITコンサルタントが現場で使う描き方のコツ

ITコンサルタントが現場で重視しているのは高機能なツールを使うことではなく、フェーズに応じたツールの使い分けと「誰に何を伝えるか」を意識した描き方です。

Drawio・Lucidchart・PowerPointの使い分け

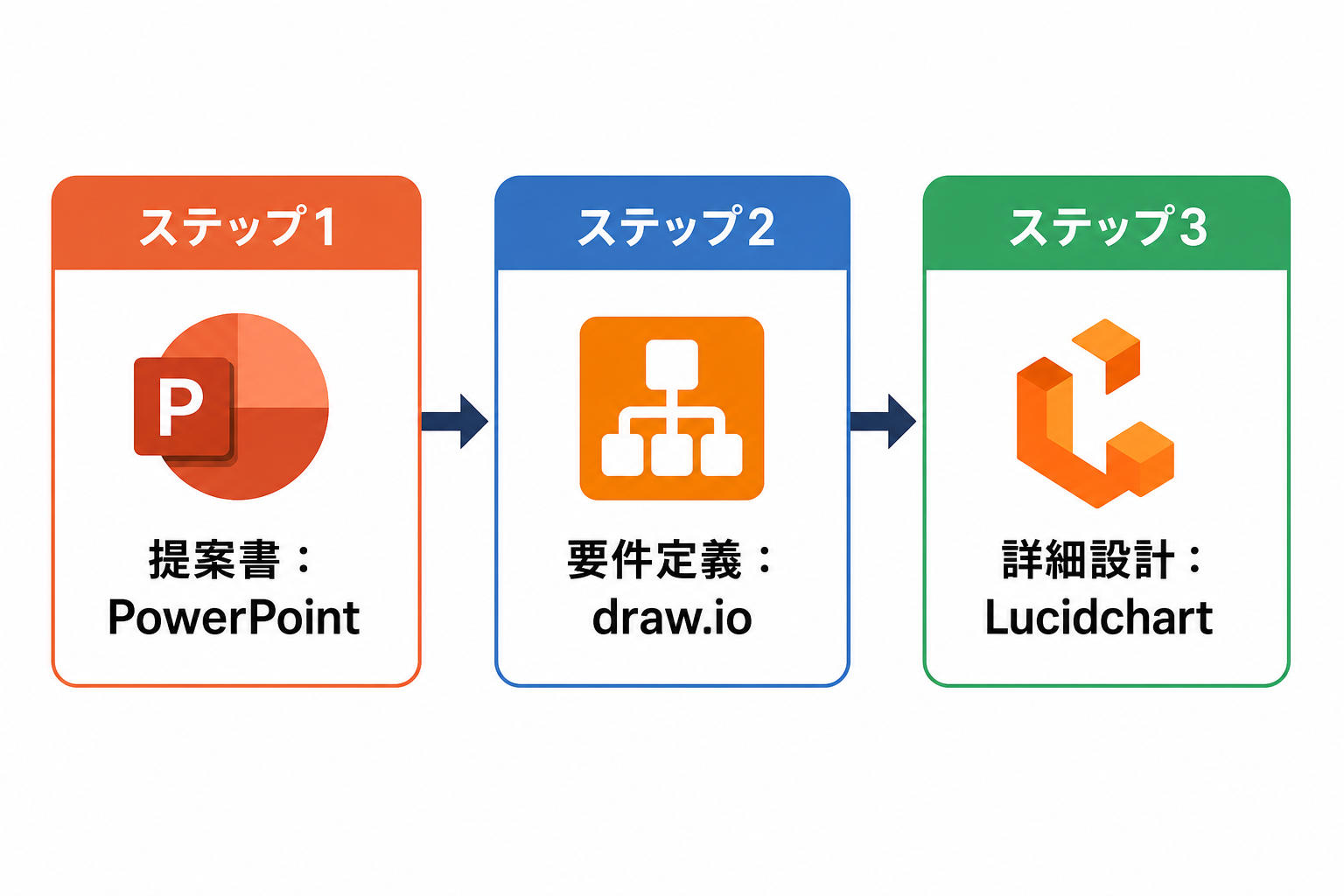

コンサルタントの歩み編集部が複数のITコンサルタントの制作物を確認した範囲では、提案フェーズはPowerPointで作図し、要件定義以降の詳細な構成図はdraw.ioやLucidchartに移行するケースが多く見られました。PowerPointは体裁の自由度が高く提案書のトーンに合わせやすい一方、要素数が増えるとレイアウト崩れが起きやすいためです。

draw.io（diagrams.net）は登録不要・無料で利用でき、AWSなどのクラウド構成図テンプレートもライブラリから呼び出せるため、要件定義以降のバージョン管理を伴う作図に向いています。Lucidchartは複数人での同時編集やコメント機能が強みで、チームでレビューしながら構成図を仕上げる場面に適しています。

クライアントへの説明に使う構成図の「読ませ方」

構成図の「読ませ方」で重要なのは、1枚の図で伝えるメッセージを1つに絞り、視線の流れを左上から右下、または上から下に統一することです。

色分けも意味を持たせて統一します。例えば「新規追加部分は青、既存部分はグレー」のようにルールを固定すると、クライアントは色を見ただけで変更範囲を把握できます。逆に装飾目的で色を多用すると、どこが本当に重要な変更なのかがかえって伝わりにくくなります。

変更管理：バージョン管理・差分更新のベストプラクティス

構成図はシステムの変更に合わせて更新され続ける前提のドキュメントであるため、ファイル名にバージョン番号と更新日を含める運用（例：system-diagram_v3_20260701）が基本になります。

変更箇所を都度ハイライトし、図の下または別紙に変更履歴を表形式でまとめておくと、レビュー担当者は差分だけを確認すればよくなり、レビュー時間の短縮につながります。構成図を一度作って終わりにせず、更新ルールまで設計しておくことが、プロジェクトの後半で構成図が形骸化することを防ぎます。

クラウド（AWS/Azure/GCP）のシステム構成図の書き方

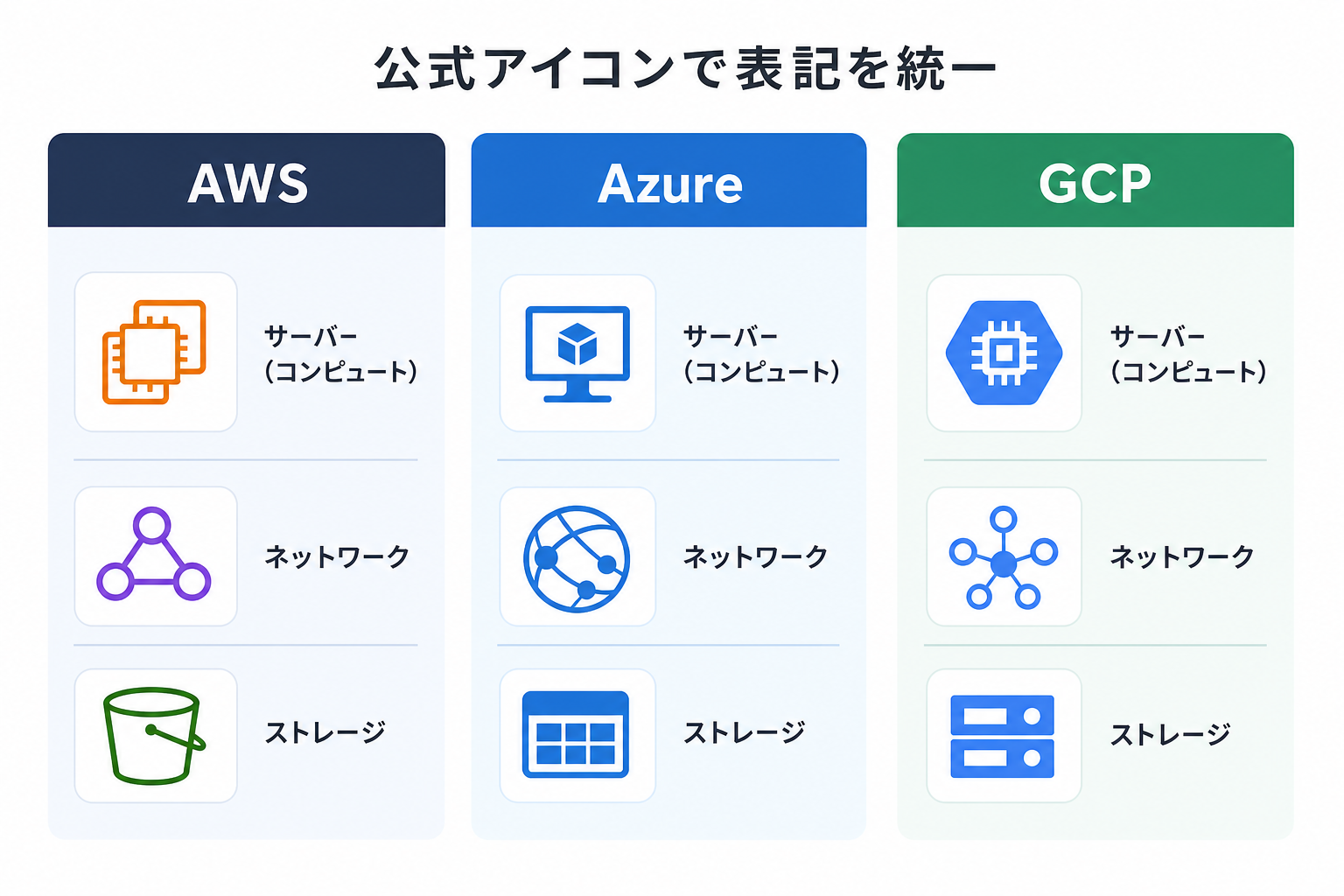

AWSやMicrosoft Azureは構成図作成に使える公式アイコンセットを無償で公開しており、これを使うことで表記の標準化とレビュー時間の短縮を同時に実現できます。

クラウド固有アイコンと公式テンプレートの活用

AWSは「Architecture Icons」として、構成図作成用のアイコンパッケージとPowerPoint用ツールキットを無償で提供しており、四半期ごとに新しいサービスのアイコンが追加されています。Microsoft Azureも公式サイトでAzureアーキテクチャアイコンを無償公開しており、2026年7月にも新規サービスのアイコンが追加されるなど継続的に更新されています。Google Cloudも同様に公式のアイコンライブラリを提供しており、主要クラウドベンダー各社が構成図の表記統一を後押ししている状況です。

draw.io（diagrams.net）ではAWSの構成図テンプレートがライブラリに用意されており、登録不要でAWS環境の構成図をゼロから作らずに始められます。自社で表記ルールを一から決めるより、まずは各クラウドベンダーの公式アイコンとテンプレートを使う方が、レビュー時に「見慣れた表記」として受け入れられやすいという実務上の利点もあります。

マルチクラウド・ハイブリッド環境での表記方法

複数のクラウドベンダーを併用するマルチクラウドやハイブリッド環境の構成図では、ベンダーごとにアイコンの色調やデザインが異なるため、境界線と背景色でベンダーの範囲を明確に区切ることが表記の基本になります。

オンプレミス環境とクラウド環境が混在する場合は、両者の境界（専用線やVPN接続の終端）を1本の線で明示するのが基本です。異なるベンダーのアイコンをそのまま並べるだけでは境界があいまいになりやすいため、グルーピングの枠線と凡例を併用して、どこまでが自社管理でどこからがクラウドベンダー管理かを図だけで判断できるようにしておくことが望ましいとされています。

よくあるミス・アンチパターン

システム構成図でもっとも多い失敗は、1枚の図に情報を詰め込みすぎて、結果的に誰にも読めない図になってしまうことです。

「複雑すぎて読めない」構成図を避けるコツ

複雑になりすぎた構成図を避ける最も実践的な方法は、目的別に図を分割し、概要図と詳細図を分けて用意することです。

経営層やクライアントへの説明には主要コンポーネントだけを残した概要図、実装担当者向けには全要素を含む詳細図というように、読み手に応じて抽象度を変えます。1枚の図ですべての読み手を満足させようとすると、情報量が多すぎて誰にとっても読みにくい図になりがちです。抽象度をそろえることも重要で、一部だけ製品名まで書き込み、他は「サーバー」とだけ書くといった粒度のばらつきは、読み手に不要な混乱を与えます。

まとめ：プロとして通用するシステム構成図の習慣

プロとして通用するシステム構成図は、フェーズに応じた論理構成図と物理構成図の使い分け、矢印・凡例・命名規則の統一、そして更新し続ける運用体制の3つを備えています。

構成図を描く力は要件定義や提案書作成の質に直結し、上流工程を任される機会が増えるほど重視されるスキルでもあります。実際、IT戦略領域を中心とした上流工程を担当するITコンサルタントの月額単価は150〜200万円程度に上振れするとされ、フリーランス市場で「高単価」の目安とされる月額200万円以上に近づく要因の一つとされています。案件獲得の具体的な進め方については、独立コンサルタントの案件獲得方法で詳しく解説しています。

論理と物理を使い分け、表記ルールを統一し、更新まで設計する。この3つの習慣を押さえておけば、フェーズが変わっても読み手に迷いを与えない構成図を作り続けられます。

出典・参考情報

1. draw.io公式ブログ「Draw your Amazon Web Services (AWS) infrastructure with draw.io」（2026-07-29参照）
2. AWS公式「Architecture Icons」（2026-07-29参照）
3. Microsoft Learn「Azure Icons - Azure Architecture Center」（2026-07-29参照）

本記事の内容は2026年7月29日時点の情報に基づきます。各ツール・サービスの仕様は変更される場合があるため、最新情報は各公式サイトでご確認ください。
