業務フロー図の書き方【コンサルタント向け】完全ガイド

業務フロー図は、業務の流れを可視化してBPR（業務プロセス改革）や業務改善プロジェクトの土台にする図解です。本記事では、フリーランスコンサルタントがクライアント先で成果物として作成する場面を想定し、5つのステップによる作成手順、BPMNに基づく記号の使い方、Visio・Draw.io・Miroなど作図ツールの選び方までを解説します。記号のルールと合意形成の進め方を押さえれば、初めてでも現場で通用する図が描けるようになります。

業務フロー図とは何か（コンサルタントが使う文脈）

業務フロー図とは、業務の担当者・処理・判断の流れを記号と矢印で可視化した図のことです。BPRプロジェクトの現状把握・課題抽出の起点として使われます。

業務フロー図の定義とBPRとの関係

業務フロー図は「誰が」「何を」「どの順番で」行うかを図式化し、BPRの土台となる現状分析（As-Is）を可視化する手段です。

BPRは業務プロセス全体を抜本的に見直す取り組みで、最初のステップとして現状の業務フローを正確に把握する必要があります。業務フロー図が無いままBPRを進めると、関係者間で現状認識がずれたまま改善案を議論することになり、後工程で手戻りが発生しやすくなります。業務フロー図は、BPRプロジェクトにおける関係者間の共通言語としての役割を担います。

コンサルタントが業務フロー図を使う場面

コンサルタントは主に、現状分析報告・改善提案・システム要件定義の3つの場面で業務フロー図を作成します。

BPRやPMOの案件では、プロジェクト開始直後に現状の業務フロー（As-Is）を作成し、クライアントとの認識合わせに用いることが多くあります。改善提案フェーズでは、改善後の業務フロー（To-Be）を作成し、As-Isとの差分を示すことで変化のインパクトを伝えます。DX・システム導入案件では、要件定義書の前段として業務フロー図が使われ、開発チームへの業務仕様の伝達手段になります。

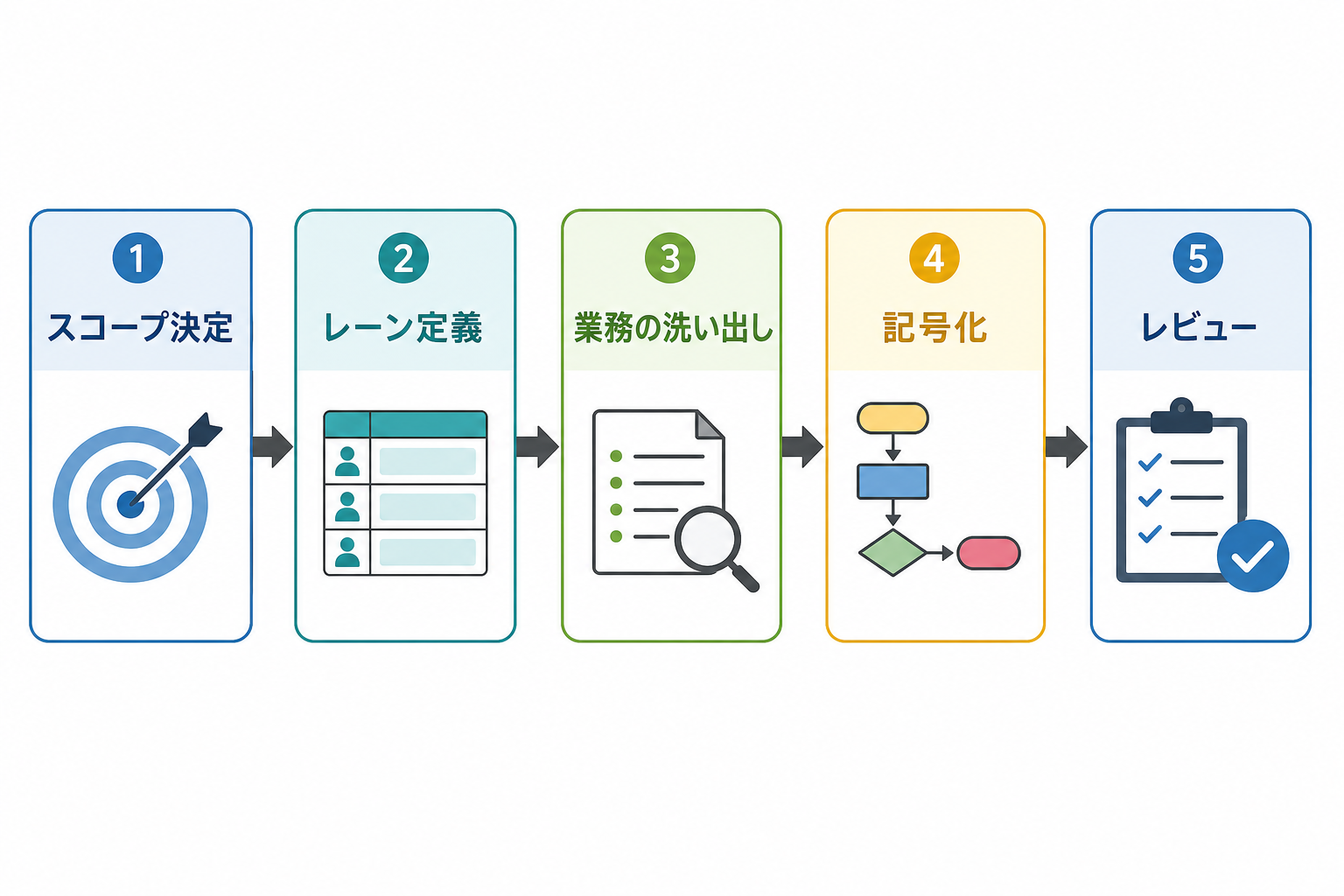

業務フロー図の書き方：5つのステップ

業務フロー図の作成は、スコープ決定・レーン定義・業務の洗い出し・記号化・レビューの5ステップで進めます。順序を守ることで、手戻りの少ない図解が作れます。

ステップ1: 対象業務のスコープを決める

最初に「どの業務のどの範囲を図にするか」を明確にすることが、業務フロー図作成で最も重要な工程です。

範囲が曖昧なまま着手すると、途中で対象業務が膨らみ図が煩雑になりがちです。対象部門・対象プロセスの開始点と終了点（例：受注入力から出荷指示まで）を最初に文書化し、クライアントの担当者と合意してから作図に入ります。範囲確認を怠ると、後になって「この工程も含めてほしかった」という手戻りが発生しやすくなります。

ステップ2: 関係者（レーン）を定義する

業務フロー図では、部門や役割ごとに横（または縦）の「レーン」を設け、誰がどの処理を担当するかを明示します。

レーンの区切り方は、部署単位（営業部・経理部等）とロール単位（申請者・承認者・システム等）の2通りがあります。関係者へのヒアリングを行う前にレーンの粒度を仮決めしておくと、質問設計がしやすくなります。レーン数が多すぎると図が横に伸びすぎて読みにくくなるため、目安として4〜6レーン程度に収めることが実務上のバランスです。

ステップ3: 業務の流れをリストアップする

図を描く前に、業務の手順を時系列でテキストとして書き出しておくと、記号への変換作業がスムーズになります。

ヒアリングやマニュアル確認をもとに、「誰が」「何を」「どの条件で」行うかを箇条書きで整理します。この段階でIF分岐（承認・差戻し等）や例外処理も洗い出しておくと、次の記号化ステップで判断記号の抜け漏れを防げます。マニュアルに書かれていない例外対応が実務のボトルネックになっているケースは多く、ここを丁寧に聞き取れるかどうかで図の実用性が変わります。

ステップ4: 記号を使って図に落とす（BPMN基礎）

業務フロー図の記号には国際標準のBPMN（Business Process Model and Notation）が広く使われており、開始・処理・判断・終了の基本記号を押さえれば図は作成できます。

BPMNはOMG（Object Management Group）が策定した業務プロセス図の国際標準規格で、2010年12月公開のバージョン2.0が現行の基準です。厳密にBPMNへ準拠しなくても、開始・終了（角丸四角）、処理（四角）、判断（ひし形）、書類（波型の四角）の記号を統一しておけば、クライアント企業の担当者にも直感的に伝わる図になります。

ステップ5: レビューと改善ポイントの抽出

図が完成したら、実際の業務担当者に見てもらい「実態と合っているか」を確認するレビュー工程が欠かせません。

コンサルタント自身の理解だけで図を完成させると、現場の暗黙のルールや例外対応が抜け落ちることがあります。レビューでは、フロー上の重複作業・待ち時間・承認の滞留箇所に印をつけながら確認すると、そのまま改善提案（To-Be）のインプットになります。

具体サンプル：受注から出荷までの業務フロー

5つのステップを一通り適用した例として、製造業の受注から出荷までの業務フローを、レーンと処理の対応表の形で示します。実際の作図では、左端に下表のレーンを縦に並べ、処理を時系列で左から右に配置します。

レーン（担当）	処理・判断	記号と補足
顧客	注文書を送付	開始（丸）＋書類（帳票記号）
営業	注文内容を確認し受注登録	処理（四角）。基幹システムへの入力を明記
営業	与信枠の範囲内か？	判断（ひし形）。NGは経理の与信審査へ分岐
経理	与信審査・承認	処理。承認がボトルネックになりやすい箇所
生産管理	在庫を引当て、不足分は製造指示	判断＋処理。在庫有無で2分岐
倉庫	ピッキング・梱包・出荷	処理。出荷指示書（帳票）を受け取る
経理	売上計上・請求書発行	処理＋終了（二重丸）

この例で改善ポイントとして挙がりやすいのは、営業の与信確認と経理の与信審査が二重になっている点、在庫引当がシステムと台帳の二重管理になっている点の2つです。フロー図を描く目的は形を整えることではなく、こうした「同じ確認を2回している」「1人の承認待ちで全体が止まる」箇所を目に見える形にすることにあります。レビューの場では、分岐の数と承認の回数を数えて示すと、改善の議論に入りやすくなります。

業務フロー図の書き方：記号・表記ルール

業務フロー図の記号は、開始・終了、処理、判断、書類の4種類を基本とし、それ以外は必要最小限に留めるのが実務上のコツです。

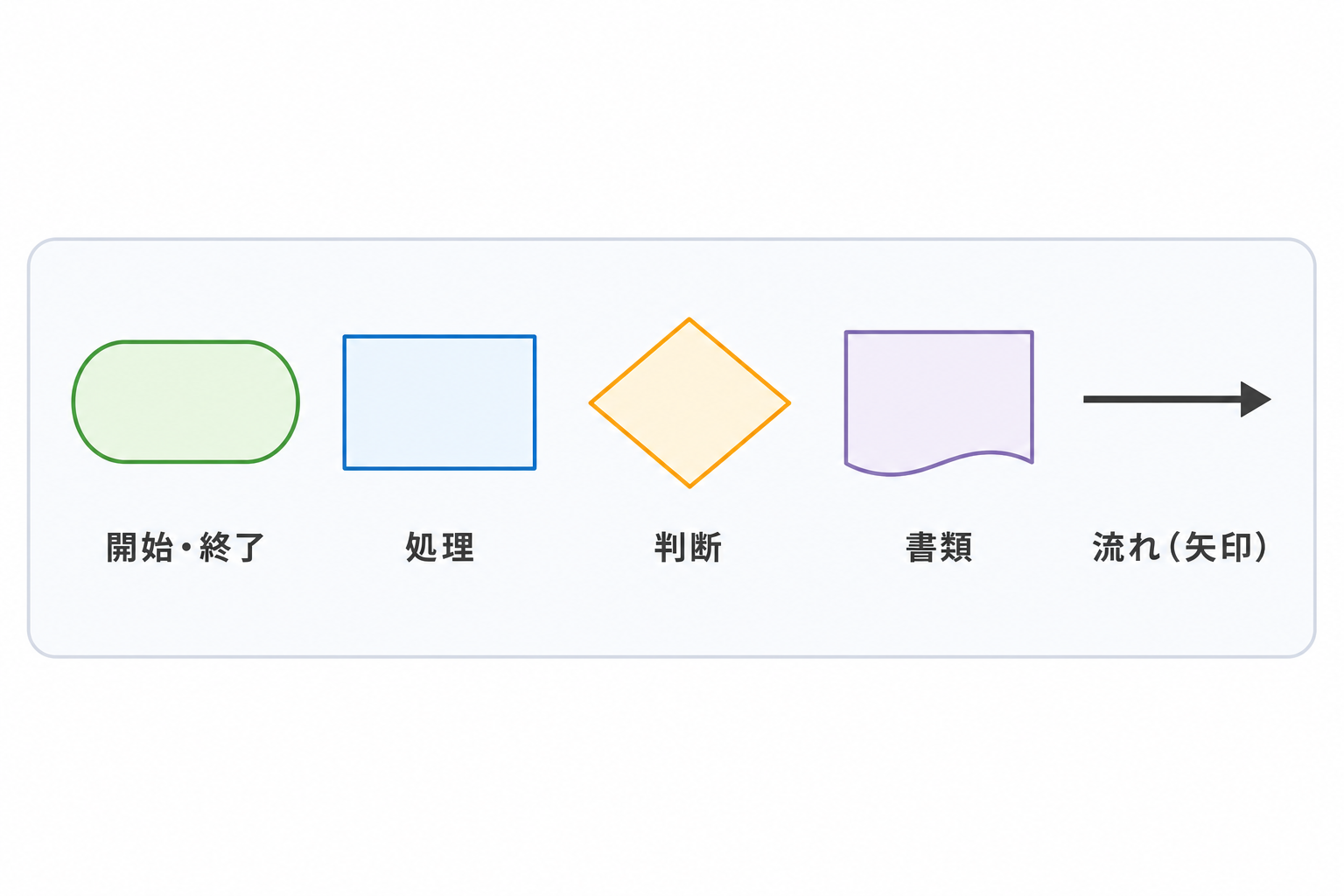

フロー図で使う記号一覧（開始/終了/処理/判断/書類）

基本記号とその用途を整理すると次の通りです。

記号名	形状	用途
開始・終了端子	角丸四角形	プロセスの開始点・終了点を示す
処理（アクティビティ）	四角形	具体的な作業・タスクを示す
判断（ゲートウェイ）	ひし形	Yes/Noなど分岐条件を示す
書類	下辺が波型の四角形	帳票・申請書等の成果物を示す
矢印（シーケンスフロー）	実線矢印	処理の流れの向きを示す

この5つの記号を組み合わせるだけで、多くの業務フローは表現できます。BPMNには他にも十数種類の記号が定義されていますが、社内向けの業務フロー図であれば基本記号に絞ったほうが、非エンジニアの現場担当者にも読みやすくなります。

日本企業でよく使われる表記スタイル

日本企業の業務フロー図では、部門ごとのレーンを横に並べた「スイムレーン図」形式が最も広く使われています。

海外のBPMN準拠図に比べ、日本の現場では記号を簡略化し、処理内容をテキストで直接四角の中に書き込むスタイルが好まれる傾向があります。また、承認フローが多い日本企業特有の商慣行を反映し、承認・差戻しの分岐を明示するケースが多いのも特徴です。クライアントの社内文化（フォーマル度・IT習熟度）に応じて記号の厳密さを調整する判断力も、コンサルタントに求められるスキルの一つです。

ツール選びのポイント（Visio/Draw.io/Miro/PowerPoint比較）

業務フロー図の作成ツールは、社内標準ツールの有無・共同編集の必要性・コストの3点で選ぶのが実務的な基準です。

無料ツールと有料ツールの違い

無料ツールでも業務フロー図の基本機能は十分に揃っており、有料ツールとの違いは主に共同編集・テンプレート数・エンタープライズ機能にあります。

draw.io（diagrams.net）はオープンソースで完全無料で利用でき、Apache 2.0ライセンスのもと法人利用でも追加コストが発生しません。一方、Miroは無料プラン（Free）で編集可能なボードが3件までに制限されており、無制限に使うには有料プラン（Starterプランで1メンバーあたり月8ドル程度、年払い時）への切り替えが必要です。Microsoft Visioは多くの企業がMicrosoft 365ライセンスの一部として導入済みのケースがあり、その場合はフリーランス側で追加費用を意識せずに使えることがあります。

リモート案件で使いやすいクラウドツール（2026年版）

リモート案件が中心のフリーランスコンサルタントには、ブラウザだけで共同編集が完結するクラウド型ツールが適しています。

MiroやFigJamの共同編集機能は、クライアント担当者と画面を共有しながらリアルタイムで図を修正できる点が強みで、ヒアリングをしながらその場で図を組み立てるワークショップ形式の進行に向いています。draw.ioはGoogle DriveやConfluenceと連携して保存できるため、既存のクラウド環境に業務フロー図を組み込みたい場合に扱いやすいツールです。2026年時点では、テキストで業務手順を入力すると簡易フローを自動生成するAI作図支援機能を搭載したツールも増えており、たたき台作成の時間短縮に活用できます。

フリーランスコンサルタントが注意すべきポイント

フリーランスとして業務フロー図を作成する際は、成果物としての完成度以上に、クライアントとの合意形成プロセスが評価を左右します。

クライアントへの説明方法と合意形成

業務フロー図は完成させて提出するだけでなく、レビューの場で認識のズレを解消する対話ツールとして使うことが重要です。

初稿段階では細部まで作り込みすぎず、大枠のフロー案を早めに共有し、クライアント担当者からのフィードバックを受けながら精度を上げていく進め方が手戻りを減らします。特に複数部門が関わる業務では、部門ごとに「自分たちの業務が正しく表現されているか」を個別に確認してもらう工程を挟むと、後工程での認識齟齬を防げます。編集部が複数のBPR案件のヒアリングを通じて集めた知見でも、最初から精緻な図を目指すよりも、粗い版を早く見せて反応を得るほうが手戻りの少ない進め方だという声が多く聞かれます。

業務フロー図が評価されるフリーランスの案件タイプ

業務フロー図の作成スキルは、PMOやBPR推進の案件で特に評価されやすく、プロジェクト初期フェーズの重要な成果物として扱われます。

PMOフリーランスの月額単価は80〜150万円程度が標準的なレンジとされ、業務可視化を含む上流フェーズを任される案件では単価が上振れしやすい傾向があります。PMとPMOの違いを理解した上で、ツール操作だけでなく現場のヒアリングを通じて業務の実態を正確に図に落とし込む力が、フリーランスとしての評価に直結します。

まとめ：業務フロー図は現場での信頼構築ツール

業務フロー図は、BPRプロジェクトの現状把握から改善提案までを支える基本ドキュメントであり、記号のルールと合意形成の進め方を押さえることが完成度を左右します。

スコープ決定・レーン定義・業務の洗い出し・記号化・レビューの5ステップを順に進め、BPMNの基本記号を統一して使うことで、初めてでも実務で通用する図が作成できます。ツール選びは社内標準・共同編集のしやすさ・コストのバランスで判断し、レビュー段階では現場担当者との対話を通じて実態とのズレを解消することが、成果物としての評価を高める鍵になります。

出典・参考情報

Object Management Group「Business Process Model and Notation (BPMN) Version 2.0」（2026年8月16日参照）
draw.io（diagrams.net）公式サイト（2026年8月16日参照）
Miro公式料金ページ（2026年8月16日参照）
フリーランスコンサルタントの単価相場・案件動向に関する公開情報の集計（2026年8月16日確認）

本記事のデータは2026年8月16日時点の情報に基づきます。ツールの料金・機能は変更される場合があるため、最新情報は各公式サイトをご確認ください。
