ER図の書き方｜エンティティ・リレーションの決め方を手順で解説

ER図の書き方は、業務で使う用語を洗い出し、そこからエンティティを決め、エンティティ同士の関係（1対多など）を線で結ぶ、という3段階で整理できます。記号の覚え方から入ると手が止まりやすいため、本記事では「業務の言葉をどうデータの単位に直すか」という順番で解説します。

データベース設計を学び始めたSEや、要件定義・基本設計といった上流工程を目指す方を想定しています。基本の構成要素、手順、受注管理と予約管理の2つの例題、つまずきやすい間違い、テーブル定義書への展開までを順に確認します。2026年10月時点の一般的な実務の考え方に基づいて書いており、記法や運用はプロジェクトごとに異なる場合があります。

ER図とは

ER図（実体関連図）とは、業務で扱うデータを「モノ・コト」の単位と、その間のつながりで表した設計図です。データベースのテーブル構造を決める前段階で、関係者が同じ認識を持つために使います。

目的

ER図の目的は、データの構造を図にして、設計者と業務担当者の認識のずれを早めに見つけることです。ER図という考え方は、1976年にPeter Chen氏が論文「The Entity-Relationship Model: Toward a Unified View of Data」（ACM Transactions on Database Systems 第1巻）で発表したものが原点とされています。

文章だけで「顧客は複数の注文をする」「注文には複数の商品が含まれる」と説明しても、人によって解釈が分かれます。図にすると、1人の顧客が何件の注文を持てるのか、1件の注文に商品が何点入るのかが線の形で一目に見えるため、認識合わせの時間が短くなります。

使う場面

ER図が使われるのは、主に要件定義から基本設計にかけての段階です。情報処理推進機構（IPA）が公開する「超上流から攻めるIT化の事例集」では、要件定義の機能要件（データ）の項に、概念ERD、論理ERD、データ項目定義書が成果物の例として挙げられています（出典：IPA「超上流から攻めるIT化の事例集：要件定義」）。

実務では、新規システムの設計だけでなく、既存システムの改修時にデータの持ち方を整理し直す場面でも使います。基本から確認したい方はER図の基本と目的、具体例を見たい方はER図の具体例が参考になります。要件定義書全体の書き方は要件定義書の具体例で解説しています。業務フロー図が「作業の流れ」を描くのに対し、ER図は「扱うデータの構造」を描くという役割の違いがあります。

基本の構成要素

ER図の基本の構成要素は、エンティティ、属性、リレーション（関係）の3つです。この3つが読み書きできれば、ほとんどの業務システムのER図は描けます。

エンティティ

エンティティとは、業務の中で「管理したい対象」を1つの単位にまとめたものです。顧客、注文、商品、予約、会議室のように、名詞で表せるものが候補になります。

見分け方の目安は、「複数の具体例を持ち、1件ずつ区別して記録したいか」です。たとえば「顧客」は山田さん、佐藤さんと1件ずつ記録するのでエンティティになります。一方、「顧客の電話番号」は顧客に付随する情報なので、エンティティではなく次に説明する属性として扱うのが基本です。

属性とリレーション

属性はエンティティが持つ情報の項目で、リレーションはエンティティ同士のつながりです。顧客エンティティなら、顧客名や連絡先が属性にあたります。

属性の中でも、1件ずつを一意に特定する項目を主キー（PK）と呼びます。顧客なら顧客ID、注文なら注文番号です。別のエンティティの主キーを自分の属性として持ち、つながりを表す項目は外部キー（FK）と呼びます。リレーションは線で表し、線の端の記号で「1」か「多」かを示します。この「1」か「多」かを表す部分を多重度（カーディナリティ）と呼びます。

記法にはIE表記法（線の端が鳥の足のように枝分かれする形）やIDEF1X表記法などがあり、プロジェクトの規約に合わせて選びます。記号の読み方を詳しく確認したい場合は、ER図の見方と記号の意味も参考になります。

書き方の手順

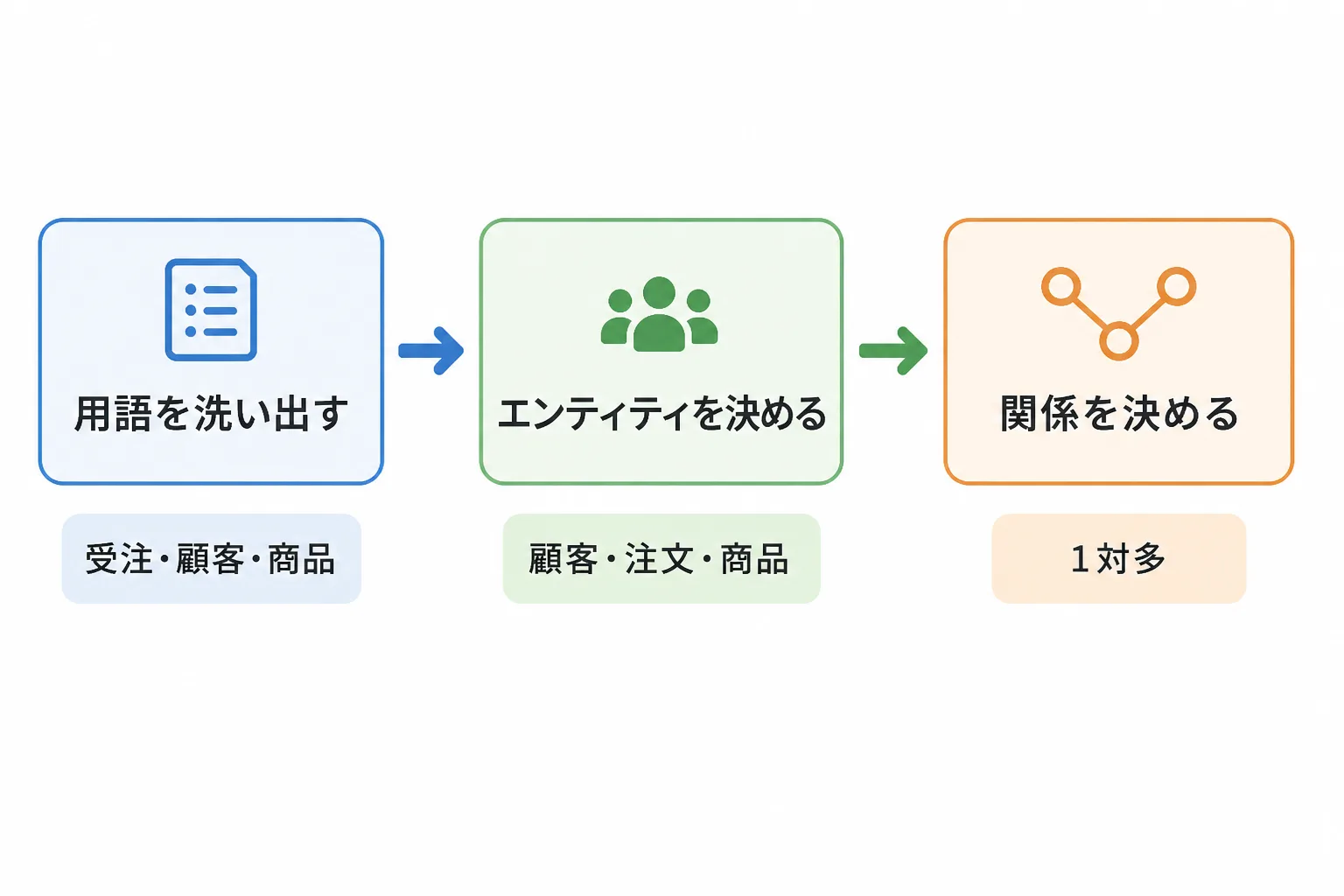

ER図は、用語の洗い出し、エンティティの決定、関係の決定の順に進めると、手戻りが少なくなります。いきなり図を描き始めず、まず言葉を集めるのがコツです。

業務の用語を洗い出す

最初の作業は、対象業務に登場する名詞と、帳票や画面に並ぶ項目名を、すべて書き出すことです。業務の説明文、既存の帳票、担当者へのヒアリング記録が材料になります。

たとえば受注管理なら、「顧客」「注文」「注文日」「商品」「単価」「数量」「出荷」「請求先」といった言葉が並びます。この段階では分類せず、重複や言い回しの違いだけをそろえます。「お客様」と「顧客」は同じものを指すなら、どちらか一方に統一します。

エンティティを決める

洗い出した用語を、「1件ずつ区別して記録したいもの」と「それに付随する情報」に仕分けると、エンティティが決まります。前者がエンティティ、後者が属性の候補です。

実務では、帳票の見出しにある単位がエンティティの手がかりになります。注文書には注文番号があり、その下に商品の明細行が並んでいるなら、「注文」と「注文明細」の2つに分けられる可能性が高いといえます。エンティティが決まったら、それぞれに主キーを1つ決めておきます。

関係(1対多など)を決める

関係は、エンティティを2つ選び、「Aが1件あるとき、Bは何件あり得るか」と「Bが1件あるとき、Aは何件あり得るか」を両方向から問うと決まります。

「1人の顧客は何件の注文をするか」は複数件、「1件の注文は何人の顧客のものか」は1人なので、顧客と注文は1対多です。片方向だけで考えると誤りやすいため、必ず逆向きも確認します。結果は、多側のエンティティに外部キーを持たせて表現します。この例では注文が顧客IDを持ちます。

例題で書いてみる

ここでは受注管理と予約管理の2つの架空の業務を使い、手順どおりにER図の中身を組み立てます。結果は表で示すので、そのまま自分の業務に置き換えて使えます。

受注管理の例

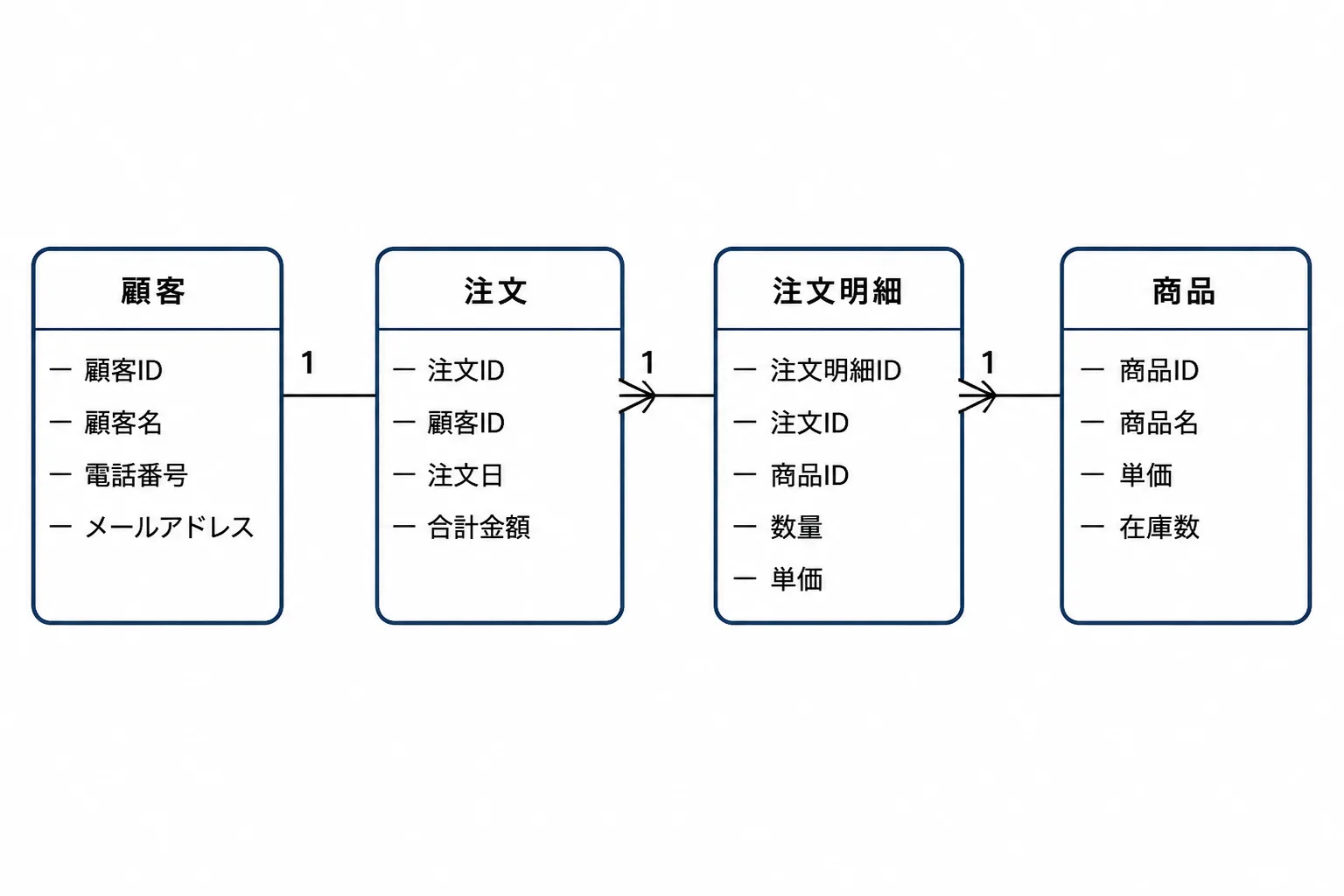

受注管理の例では、顧客・注文・注文明細・商品の4つのエンティティになります。用語の洗い出しで出た「数量」と「単価」は、注文に直接ぶら下げず、注文明細の属性にします。1件の注文に複数の商品が含まれるためです。

関係は、顧客と注文が1対多、注文と注文明細が1対多、商品と注文明細が1対多です。販売単価を注文明細に持たせているのは、商品の標準単価が後から変わっても、過去の注文の金額が変わらないようにするためです。

予約管理の例

予約管理の例として、会議室の予約システムを考えます。エンティティは、利用者、会議室、予約の3つです。予約は「誰が」「どの会議室を」「いつ」使うかを1件ずつ記録するため、独立したエンティティにします。

利用者と予約は1対多、会議室と予約も1対多です。利用者と会議室の間には「予約」を介した多対多の関係が成り立っており、予約エンティティがその橋渡しを担っています。

よくある間違い

ER図で多い間違いは、多対多の関係をそのまま残すことと、属性を置く場所を誤ることの2つです。どちらもテーブル設計の段階で破綻する原因になります。

多対多の扱い

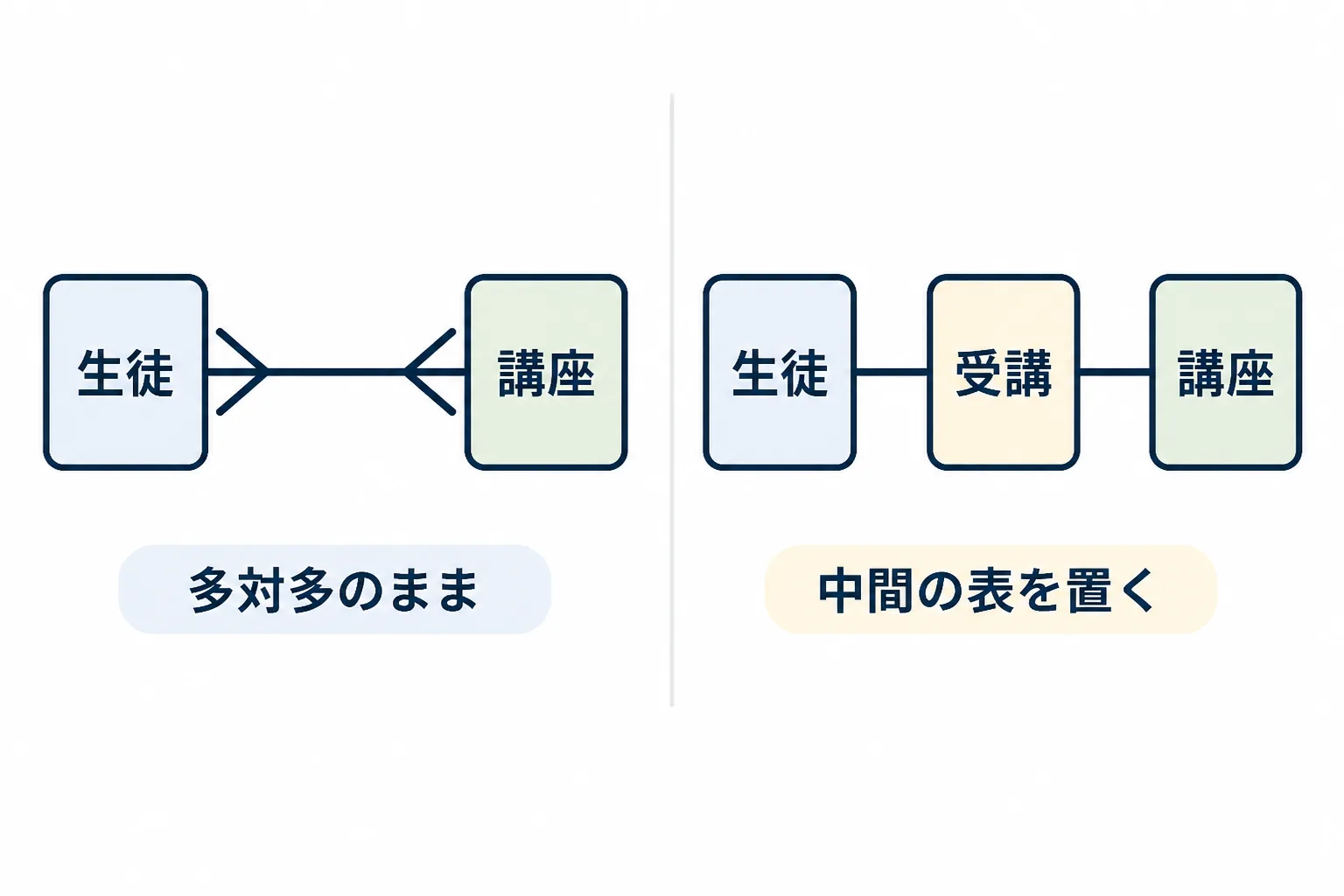

多対多の関係は、間に中間のエンティティを置き、2つの1対多に分解して表します。関係データベースは、1つのテーブルの1行に別のテーブルの複数行を直接持たせられないためです。

たとえば生徒と講座は多対多ですが、そのまま線で結ぶと、どちらに外部キーを持たせるか決められません。「受講」というエンティティを挟み、生徒と受講が1対多、講座と受講が1対多とすれば解決します。中間のエンティティは、受講日や成績のように、組み合わせごとに決まる属性の置き場所にもなります。

属性の置き場所

属性は、「そのエンティティの主キーが決まれば、値が1つに決まるか」を基準に置き場所を判断します。この基準を満たさない属性は、別のエンティティに移すべきサインです。

実務で起きやすいのは、注文に「商品名」を持たせてしまう例です。商品名は商品IDが決まれば決まる情報なので、商品エンティティの属性です。注文に直接持たせると、商品名の変更時に過去の注文すべてを更新する必要が出たり、表記ゆれが生じたりします。同じ情報が複数の場所に散らばっていないかを見るのが、確認のポイントです。

設計書への展開

ER図は、そのまま終わりにせず、テーブル定義書などの設計書に展開して初めて開発に使えます。ER図は構造の全体像、テーブル定義書は項目の細部を担当します。

テーブル定義書との関係

ER図のエンティティは、テーブル定義書では1つのテーブルに対応し、属性は列に対応します。ER図で決めた主キーと外部キーが、そのままテーブルの主キー制約と外部キー制約になります。

ER図には書かなかった細部は、テーブル定義書で補います。IPAの事例集でも、データ項目定義書は「データ項目名、説明、データ型、桁数、編集方法」といった項目を定める成果物として紹介されています。テーブル定義書の書き方はテーブル定義書の書き方で整理しているので、あわせて確認してください。

レビューの観点

ER図のレビューでは、業務に合っているか、構造として破綻していないか、後工程に渡せるか、の3つを確認します。

• 業務の用語がすべてエンティティか属性として図に現れているか
• すべての線に、1対多などの多重度が明記されているか
• 多対多の関係が、中間のエンティティで分解されているか
• 属性が、主キーで値が決まるエンティティに置かれているか
• エンティティ名と属性名が、業務の担当者が使う言葉と一致しているか
